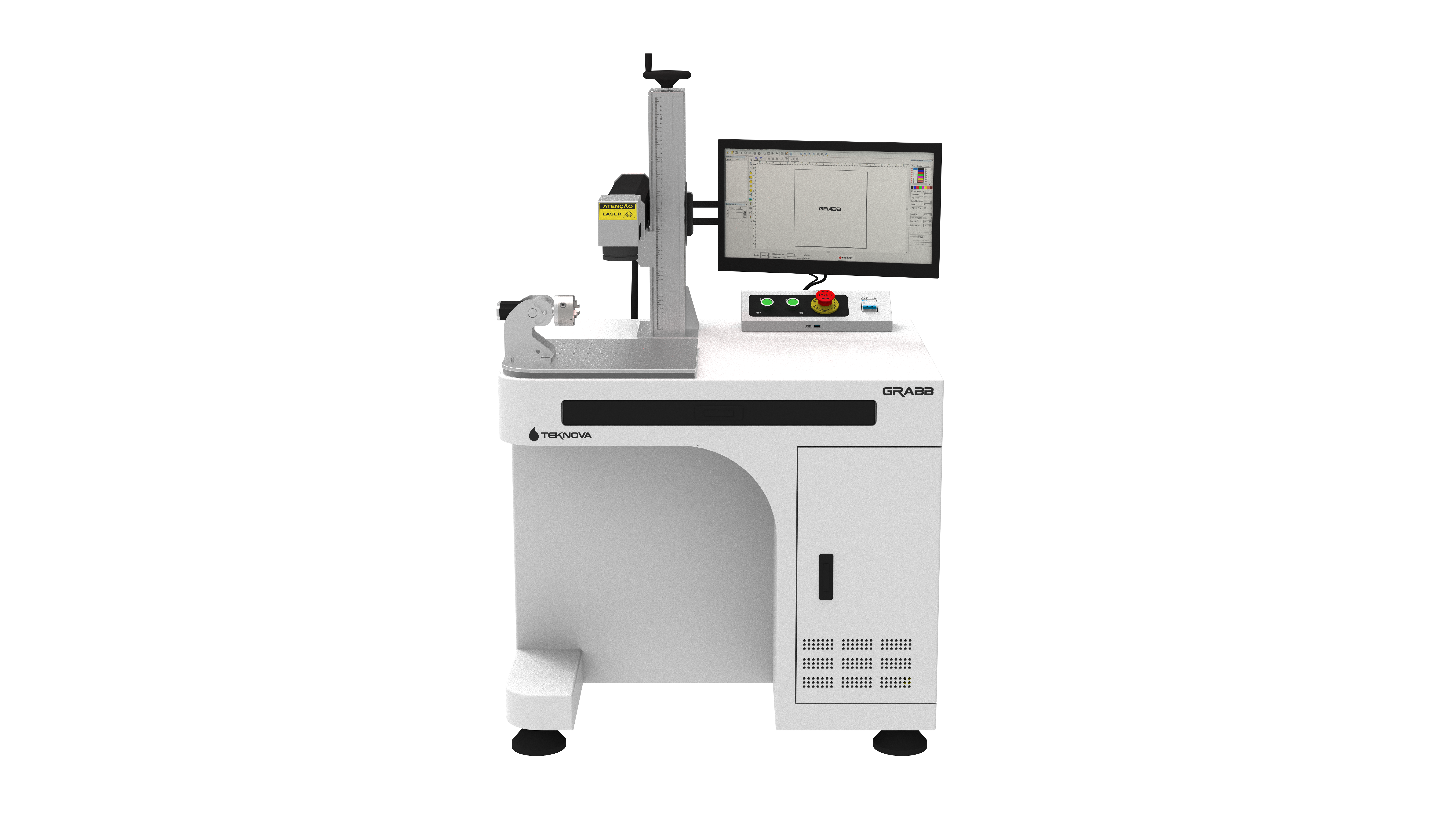

Laser Fiber Grabb: Como Preparar Arquivos para Gravação
Primeiro, um projeto para a Laser Fiber Grabb começa antes de o brinde chegar à produção. Por isso, o desenho precisa comunicar medidas, elementos de gravação e requisitos da personalização sem deixar decisões importantes para o operador. Quando essas informações estão incompletas, o resultado também pode ser retrabalho, atraso ou uma gravação fora da posição prevista.
Assim, este guia mostra como organizar arquivos para uma rotina de gravação mais previsível. As orientações são gerais para preparação de arquivos: portanto, formatos aceitos, recursos de software e limites de aplicação devem ser confirmados com a Teknova para a configuração considerada.
Laser Fiber Grabb: o que revisar antes de enviar um arquivo?
Preparar um arquivo para gravação significa transformar a intenção do projeto em informação utilizável pela produção. Para isso, é necessário revisar escala, elementos gráficos, material, posicionamento e identificação da versão. Além disso, é necessário separar o que será gravado daquilo que apenas explica o desenho.
No entanto, um arquivo visualmente bonito não está necessariamente pronto para produzir. Por exemplo, linhas sobrepostas, pequenos segmentos abertos e unidades incorretas podem passar despercebidos na tela. Portanto, a conferência deve combinar inspeção visual e ferramentas de análise do software utilizado.
Além disso, para conhecer a solução e encaminhar dúvidas sobre o fluxo de preparação, consulte a página da Laser Fiber Grabb na Teknova. Em seguida, confirme os requisitos de importação antes de padronizar os arquivos da sua empresa.
Como a aplicação no brinde orienta a preparação do arquivo?
Primeiro, antes de exportar um desenho, esclareça o que será personalizado e onde a gravação ficará. Por exemplo, um logotipo exige cuidados diferentes de um texto pequeno ou de uma identificação com dados variáveis. Ou seja, a aplicação define quais dimensões e detalhes merecem maior atenção.
Registre também o que acontecerá antes e depois da gravação. Pintura, revestimento e montagem, por exemplo, podem alterar a forma de especificar a personalização. Por isso, informe a condição da superfície que será apresentada à produção.
Quais 8 informações devem constar na ficha do pedido?
Cada projeto deve acompanhar uma ficha simples, vinculada ao arquivo correto. Ela pode ser, por exemplo, uma ordem de produção ou um documento de conferência, desde que as informações sejam acessíveis.
Inclua pelo menos estes 8 campos:
- Código e nome do brinde ou da peça.
- Material e condição da superfície.
- Quantidade de unidades.
- Unidade de medida do desenho.
- Revisão e data de aprovação.
- Dimensões da arte, posição e tolerâncias necessárias.
- Operações anteriores ou posteriores, quando existirem.
- Nome do responsável pela aprovação técnica.
Assim, essa ficha evita que informações importantes fiquem dispersas em mensagens. Além disso, facilita a repetição do pedido quando o cliente precisar de um novo lote.
Como escolher o formato e confirmar a compatibilidade?
DXF e DWG aparecem com frequência em rotinas de desenho técnico. Entretanto, a extensão sozinha não garante uma importação correta. Versão do arquivo, tipos de entidades e configurações de exportação também influenciam a troca de dados.
A página oficial de recursos do AutoCAD, da Autodesk, apresenta ferramentas de desenho e documentação que ajudam a contextualizar essa etapa. Isso não significa que um formato específico seja automaticamente compatível com a Laser Fiber Grabb. A confirmação deve considerar o software efetivamente fornecido ou recomendado.
Arquivo editável ou PDF: qual enviar para produção?
Mantenha o desenho original editável para futuras alterações. Em seguida, gere uma cópia destinada à produção conforme o procedimento combinado com a equipe técnica. Se necessário, envie também um PDF cotado como referência visual.
O PDF de referência não deve substituir o arquivo exigido pelo fluxo de produção. Da mesma forma, uma imagem de baixa resolução não deve ser tratada como desenho dimensional confiável. Portanto, estabeleça previamente quais arquivos servem para produzir e quais servem apenas para conferir.
| Tipo de arquivo | Vantagem | Limitação | Uso recomendado |
|---|---|---|---|
| Original editável | Facilita alterações e novas versões | Pode depender do software e de recursos usados na criação | Manter como arquivo-mestre |
| Cópia para produção | Separa a arte aprovada dos elementos auxiliares | Exige compatibilidade confirmada com o software de produção | Enviar para importação conforme orientação técnica |
| PDF de referência | Facilita conferir medidas e posicionamento | Não substitui automaticamente o arquivo de produção | Acompanhar o pedido como referência visual |
Como revisar o desenho antes de programar a gravação?
A revisão do desenho reduz ambiguidades que podem afetar a programação. Ela deve ocorrer antes do posicionamento do brinde e da definição das operações de gravação. Assim, a equipe evita organizar um lote inteiro a partir de um arquivo problemático.
Como conferir unidades e escala?
Verifique se o desenho está em milímetros, centímetros ou outra unidade. Depois da importação, meça uma dimensão conhecida e compare com a referência aprovada. Essa conferência simples ajuda a identificar mudanças de escala.
Na escala 1:1, cada unidade do desenho corresponde a uma unidade da dimensão real, desde que a unidade de medida seja a mesma. Essa relação não define a área útil nem a precisão da máquina; ela apenas orienta a conferência dimensional do arquivo.
A Brochura do Sistema Internacional de Unidades, do BIPM, define os prefixos centi como 10⁻² e mili como 10⁻³. Portanto, 1 cm equivale a 10 mm e 1 m equivale a 1.000 mm. Em um exemplo de conferência, uma arte com 2 cm de largura deve medir 20 mm após a conversão; se aparecer com 2 mm, estará 10 vezes menor. Esses números são relações de unidades, não especificações da Laser Fiber Grabb.
Não confie apenas na aparência do desenho na tela. Uma arte pode parecer correta no enquadramento e ter dimensões incompatíveis com o pedido. Além disso, registre a unidade na ficha técnica para facilitar verificações futuras.
Como identificar contornos abertos e linhas duplicadas?
Contornos que deveriam formar um perímetro contínuo precisam ser revisados quanto a interrupções. Pequenas aberturas podem dificultar a interpretação de áreas destinadas ao preenchimento pelo software. Já linhas duplicadas podem gerar trajetórias redundantes, dependendo do software e das configurações.
Use os recursos de verificação disponíveis no ambiente de desenho ou programação. Em seguida, confira manualmente as regiões alteradas. A correção automática ajuda, mas não substitui a avaliação de quem conhece a aplicação da arte.
Como separar a arte de cotas, textos e elementos auxiliares?
Linhas de centro, molduras e anotações de referência não devem ser confundidas com elementos da gravação. Organize esses elementos em camadas ou documentos separados, conforme o fluxo aceito pela produção. Além disso, diferencie os textos que fazem parte da personalização daqueles que apenas orientam o operador.
A tabela abaixo resume uma rotina de conferência aplicável a diferentes projetos.
| Item | O que conferir | Problema que ajuda a evitar |
|---|---|---|
| Unidade | Medida conhecida após a importação | Arte fora de escala |
| Contorno | Continuidade dos perímetros previstos | Interpretação incorreta de áreas de preenchimento |
| Duplicidades | Entidades coincidentes | Trajetórias redundantes |
| Camadas | Separação entre gravação e referência | Elementos auxiliares processados |
| Material | Correspondência com a ficha aprovada | Programação para material incorreto |
| Revisão | Código igual nos documentos | Produção de versão antiga |
Texto editável vs. texto em contornos: qual usar?

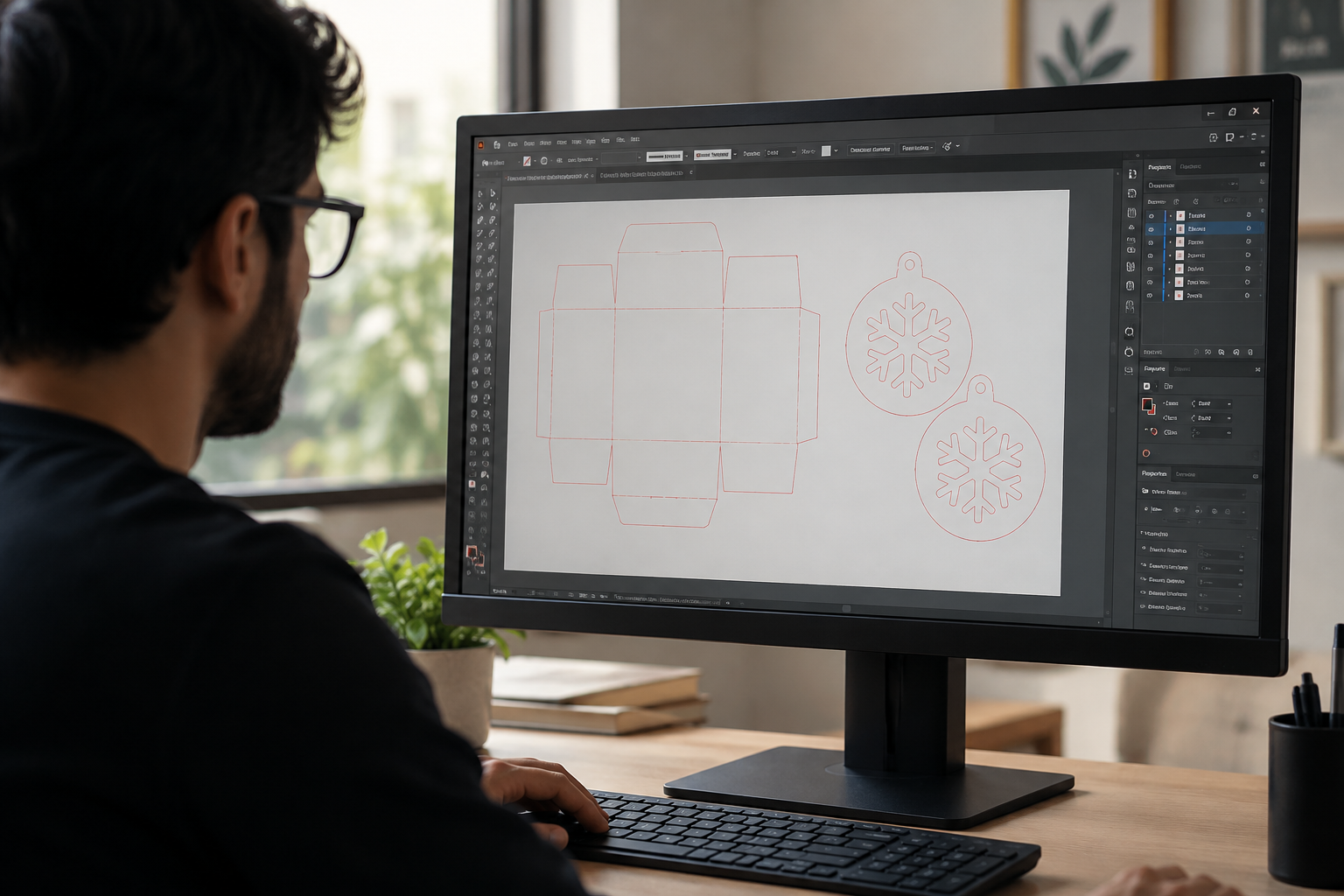

O texto editável facilita corrigir nomes e informações; o texto convertido em contornos transforma os caracteres em formas vetoriais e deixa de depender da fonte para representar aqueles caracteres. A documentação oficial do Illustrator sobre dimensionamento, rotação e conversão de texto em contornos, da Adobe, explica essa conversão. O recurso pertence ao software de criação e não comprova compatibilidade com o software da Laser Fiber Grabb.
| Opção | Vantagem | Desvantagem | Quando considerar |
|---|---|---|---|
| Texto editável | Permite alterar o conteúdo e a tipografia | Fontes ausentes ou substituídas podem alterar a aparência | No arquivo-mestre e durante a aprovação |
| Texto em contornos | Preserva a forma dos caracteres sem exigir a fonte para esses elementos | Perde a edição como texto, dificultando correções de conteúdo | Na cópia de produção, se o procedimento técnico exigir ou recomendar |
Mantenha uma versão editável antes da conversão e confira a cópia importada. Converter textos em contornos não corrige escala, posicionamento nem legibilidade de detalhes pequenos.
Gravação ou corte a laser: o que muda na preparação?
Gravação e corte não devem ser tratados como a mesma operação. Na gravação, o arquivo orienta a personalização da superfície; no corte, a geometria define a separação do material. Neste guia, o foco da Laser Fiber Grabb é a gravação de brindes, não o corte de chapas.
Por isso, orientações sobre largura de corte, encaixes e aproveitamento de chapas não devem ser aplicadas automaticamente à preparação da arte para gravação. Priorize dimensões da personalização, posição no objeto e legibilidade dos elementos.
A explicação da TRUMPF sobre corte a laser oferece contexto sobre esse processo industrial distinto. Entretanto, informações gerais sobre corte não estabelecem capacidades de gravação, tolerâncias ou compatibilidade de materiais para a Laser Fiber Grabb. Esses pontos precisam ser discutidos para a configuração e a aplicação desejadas.
Existe uma medida mínima universal para detalhes pequenos?
Textos pequenos, traços finos e elementos muito próximos exigem avaliação técnica. Não existe uma única medida mínima adequada para toda aplicação de gravação a laser. O resultado depende de condições que precisam ser analisadas em conjunto.
Quando houver exigência de legibilidade ou posicionamento, informe o critério de aprovação e a referência de alinhamento no brinde. Dessa maneira, o operador não precisa deduzir decisões que pertencem ao projeto.
Como controlar versões para não gravar a arte errada?
Um arquivo correto pode gerar uma personalização errada quando pertence a uma revisão antiga. Portanto, controle de versão é parte da preparação técnica, não apenas uma tarefa administrativa. O mesmo código deve aparecer no desenho, na ficha e na ordem de produção.
Adote nomes claros, como BRINDE_024_REV03. Evite sequências como “final”, “final_novo” e “final_agora”, que dificultam identificar a aprovação válida. Além disso, retire arquivos obsoletos da pasta usada para liberar a produção.
Defina quem pode alterar o desenho e quem pode aprovar a mudança. Se o cliente modificar uma medida após a liberação, interrompa o fluxo e atualize os documentos relacionados. Esse cuidado mantém a rastreabilidade do pedido.
Como referência de gestão, a ABNT NBR ISO 9001:2015 trata da informação documentada na seção 7.5, incluindo sua criação, atualização e controle. Consulte a norma no Catálogo da ABNT. Essa referência fundamenta o cuidado com documentos e versões; não determina formatos de arquivo nem comprova certificação da máquina ou da empresa.
O que perguntar sobre arquivos antes de comprar a máquina?
Quem pesquisa “laser fiber preço” costuma começar pelo investimento no equipamento. Contudo, também precisa entender o trabalho necessário entre receber uma arte e liberar a gravação. Software, treinamento e responsabilidade pela programação devem entrar nessa conversa.
Pergunte à Teknova quais formatos são aceitos, como funciona a importação e quais recursos acompanham a configuração proposta. Solicite também orientação sobre treinamento e documentação. Não presuma a inclusão de licenças, automações ou serviços que não estejam descritos na proposta.
Use a página de apresentação da Laser Fiber Grabb como ponto de partida para essa consulta. Leve um exemplo representativo dos seus desenhos e uma lista de dúvidas sobre preparação. Assim, a avaliação fica ligada à rotina real da empresa.
Em resumo: quais são as 3 verificações antes de liberar a gravação?
Antes de liberar qualquer lote, confirme três pontos: arte revisada, documentação coerente e versão aprovada. Depois, registre quem realizou a conferência. Uma rotina curta e repetível tende a ser mais útil do que uma lista extensa que ninguém aplica.
Em resumo, preparar arquivos com clareza não elimina todas as variáveis da gravação. Porém, reduz dúvidas que poderiam chegar à produção e facilita o diálogo entre cliente, projetista e operador. Para quem considera a Laser Fiber Grabb, confirmar formatos, medidas e posicionamento da arte ajuda a planejar uma operação mais organizada desde o primeiro pedido.
